復勵電動機通常接成積復勵，即有并勵繞組，又有串勵繞組，故其特性介于并勵與串勵之間。

　　若勵磁繞組以并勵為主，則其特性接近于并勵電動機，但由于有串勵磁勢的存在，補償電樞反應(yīng)的去磁作用，不致使轉(zhuǎn)速特性上翹。

　　若勵磁繞組中串勵磁動勢起主要作用，則特性接近于串勵電動機，由于有并勵磁勢存在，不會使電動機空載時出現(xiàn)“飛車”現(xiàn)象。

圖1 復勵電動機實驗接線圖

圖2 直流電動機的速率特性

　　　　　　　　　　　　　　　　　　　　1－并勵電動機
　　　　　　　　　　　　　　　　　　　　2－并勵為主的復勵電動機
　　　　　　　　　　　　　　　　　　　　3－串勵為主的復勵電動機
　　　　　　　　　　　　　　　　　　　　4－串勵電動機
　　　　　　　　　　　　　　　　　　　　5－差復勵電動機

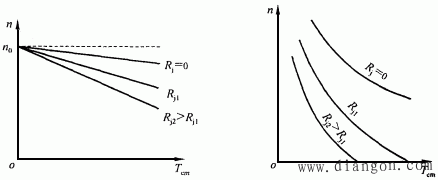

圖3 并勵電動機的機械特性　　　　　圖4 串勵電動機的機械特性
